近年来我国光刻胶産業鍊初步打造完成，上下遊逐漸打通，下遊需求擴大，拉動光刻胶市场規模增长。
據中商情報网數據顯示，2022年我国光刻胶市场規模为98.6亿元，同比增长5.68%。
關注乐晴，洞悉産業格局！
光刻胶行業概览
光刻胶是晶圆制造重要材料，又名光致抗蝕劑，是一種感光材料，是在通过紫外光、電子束、離子束、X射線等照射或輻射後，其溶解度会發生變化的耐蝕劑刻薄膜材料。
在光的照射下發生溶解度的變化，可以通过曝光、顯影及刻蝕等一系列步驟将掩膜闆上的图形转移到基片上。光刻胶是電子産品细微加工技術的關鍵性電子産品，被廣泛應用于半導體、液晶顯示（LCD）、印刷電路闆（PCB）等領域。
光刻胶具有光化學敏感性，經过曝光、顯影、刻蝕等工藝，可以将设計好的微细图形從掩模版转移到待加工基片。光刻胶按顯示的效果，可分为正性光刻胶和負性光刻胶。
如果顯影时未曝光部分溶解于顯影液，形成的图形與掩膜版相反，稱为負性光刻胶。負性光刻胶中聚合物的短鍊分子因光照而交聯成为长鍊分子，曝光部分会因此硬化留在基底上，未曝光的光刻胶被清除。
如果顯影时曝光部分溶解于顯影液，形成的图形與掩膜版相同，稱为正性光刻胶，正性光刻胶在特定光線照射下会發生反應並變成溶劑，曝光部分的光刻胶可以被清除。
由于負性光刻胶顯影时易變形和膨脹，分辨率通常只能达到2微米，因此正性光刻胶的應用更为普及。
根據應用領域，光刻胶可分为半導體光刻胶、LCD光刻胶和PCB光刻胶。
国内层面可以看到，PCB光刻胶占比最高，而半導體光刻胶占比最低，表明自給率仍较低。
光刻工藝是半導體制造的核心工藝，半導體光刻制程通常遵循八步基本工藝，包括襯底的准備、半導體光刻胶塗覆、软烘焙、曝光、曝光後烘培、顯影、硬烘焙和顯影檢测。
摩爾定律趨近极 限，半導體制造制程進步使得所对應光刻加工特征尺寸（CD）不斷縮小，配套 光刻胶也逐漸由 G 線(436nm)→I 線(365nm)→KrF(248nm)→ArF(193nm)→ F2(157nm)方向转移，從而滿足半導體制造更高集成度要求。
全球 8 寸/12 寸晶圆廠擴産将带動 KrF、ArF 光刻 胶需求。
根據 SEMI 數據， 2026 年全球 300 mm（12 寸）晶圆廠産能有望提 高至 960 万片/月；全球半導體制造商預計将從 2021 年到 2025 年将 200mm 晶圆廠産能提高 20%，新增 13 条 200mm 生産線，産能有望超 700 万片/月。
未来 KrF、ArF 光刻胶将成为国内外廠商主要競争市场。
根據 TECHCET 數據， 2025 年，KrF/ArF 光刻胶市场規模分别为 9.07/10.72 亿美元。
光刻胶産業鍊
行行查 | 行業研究數據庫 資料顯示，光刻胶産業鍊可以分为上遊原材料，中遊制造和下遊應用三个环节。
上遊包括感光樹脂、單體、光引發劑及添加助劑等原材料，中遊包括PCB 光刻胶、面闆光刻胶和半導體光刻胶的制備，下遊是各種光刻胶的應用。
典型的光刻胶的原料包括溶劑、光引發劑（包括光增感劑、光致産酸劑）、成膜樹脂、單體和其他助劑等。其中溶劑含量占比通常为50-90%，光引發劑占1-6%，成膜樹脂占10-40%，單體及助劑占比小于1%。
樹脂是光刻胶最核心的部分，是光刻胶的骨架。光敏材料是光刻胶成分中的光敏感化合物，是光刻胶的重要组成部分。溶劑主要用于将光刻胶的各组分分散其中，使光刻胶具備良好的流動性。

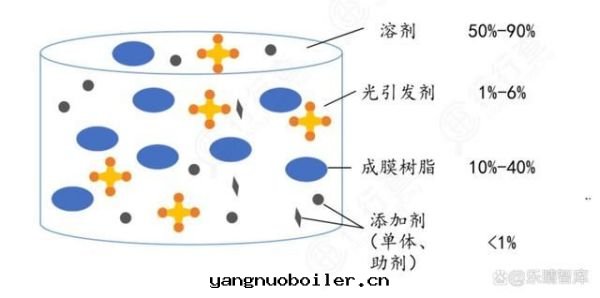

光刻胶成分：
資料来源：華東理工大學
我国光刻胶上遊原材料樹脂技術尚停留在G線/I線水平，是光刻胶全産業鍊薄弱环节，我国高端材料“卡脖子”問題迫在眉睫，光刻胶国産化處于加速進程中。G線/I線光刻胶（436/365nm）自給率较高，北京科華、蘇州瑞紅为国内主要供應商。
KrF/ArF光 刻 胶（248/193nm)幾乎全部進口，国内北京科華248nm通过中芯国際認證，其他處于研發階段。
除了原材料，光刻胶生産還需要光刻机進行配套测試，受到下遊需求刺激，全球光刻机市场規模快速增长。
下遊主要圍绕光刻胶在不同領域的應用，主要包括PCB、平闆顯示屏、半導體、微電子机械系統四个領域。
我国光刻胶下遊半導體工業设計已進入全球第一梯隊，需要更加先進的ArF及EUV光刻胶，滿足下遊市场與技術匹配这一成功要素。
由于光刻胶本身就是一種配方型的經验學科，又高度影響光刻环节的精度和良率，因此在光刻胶産業鍊的三个环节都存在较高壁壘。
光刻胶市场格局
從半導體産業转移曆程及光刻胶發展史可以看出，半導體及光刻胶均起源于美国，但日本廠商在KrF光刻胶商業化後迅速占領市场，開啟霸主时代。
目前上遊光刻胶産業依然保留在日本，日本仍以70%以上的市占率壟斷着全球高端光刻胶市场，主要龍头廠商包括日本的東京應化、日本JSR、住友化學。
2021年東京應化市场份额为27%，位居全球第一；氏化學占比17%，位居全球第二；JSR、住友化學、韓国東進、富士胶片分别占比为13%、12%、11%、8%，行業前六共占據88%的市场份额。
從ArF光刻胶来看，主要被日美企業所占據，且市场集中度更高，JSR、信越化學、東京應化、住友化學、富士胶片、陶氏化學分别占據24%、23%、20%、15%、8%、4%的市场份额，行業CR6为94%。
KrF光刻胶市场中，東京應化、信越化學、JSR和杜邦占據了85%的市场份额。
在EUV光刻胶方面，具備專利布局的前十大企業中，日本公司占有七席，日本在EUV光刻胶領域具備十分明顯的技術優勢。

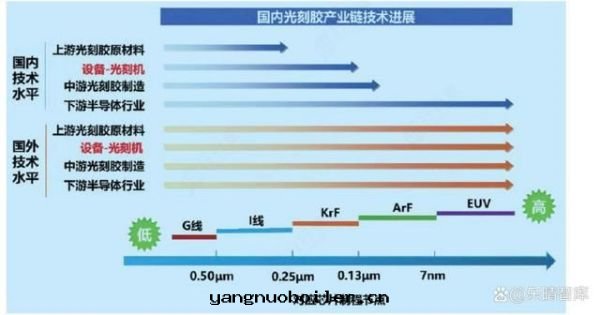

国内外光刻胶産業鍊技術水平对比：
資料来源：《我国半導體光刻胶行業發展現狀及对石化産業建議》
近年来，国内企業也持續發力，逐步增強企業在光刻胶領域的技術研發和市场競争力。當前，我国半導體領域用于6英寸晶圆的集成電路制造的g線、i線光刻胶基本可以实現自給，而更为高端的KrF、ArF光刻胶高度依賴進口，国内半導體光刻胶企業份额僅占約5%，存在巨大的国産替代空間。
国内光刻胶供應廠商主要有彤程新材、晶瑞電材、雅克科技、南大光電等，預計随着KrF、ArF光刻胶的研發和验證完成後，国産光刻胶将進入国産替代的高峰期。
随着半導體線路图形越来越小、半導體産業向中国转移及光刻工藝对光刻胶的需求提升，預計光刻胶市场規模将快速增长。
